Description

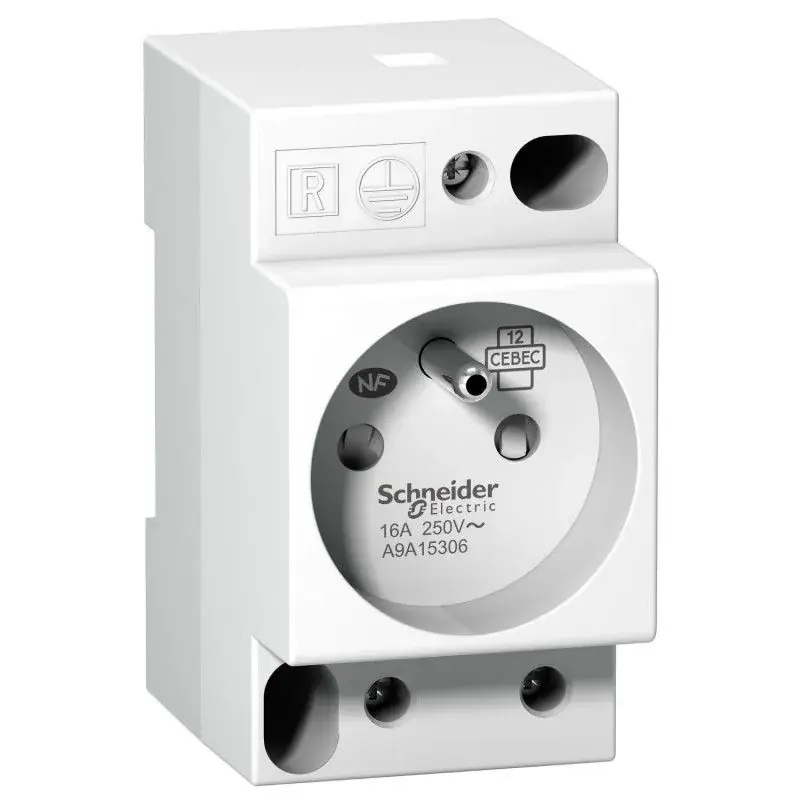

SCHNEIDER A9A15306 – Prise de courant modulaire 16A 2P+T avec voyant
La gamme de produits électriques modulaires de Schneider Electric couvre les besoins des secteurs résidentiel, tertiaire et industriel.
Prise de courant modulaire Acti9 iPC A9A15307, 16 A 2P+T standard français 250 V, avec voyant LED de présence de tension, pour montage sur rail DIN dans les tableaux électriques.
Permet dalimenter facilement un appareil directement depuis le tableau, avec témoin lumineux intégré, bornes à cage jusquà 10 mm² et protection IP40 une fois installée dans un coffret.
La prise modulaire Schneider Electric A9A15307 est une prise 2P+T 16 A 250 V pour rail DIN, avec voyant et capot de protection, conforme aux normes françaises NF C 15100 et NF C 61314.
Les prises modulaires sont conçues pour s’intégrer facilement dans un système modulaire standardisé, souvent utilisé dans les tableaux électriques et les coffrets de distribution.
Caractéristiques – Prise de courant modulaire
-
Marque : Schneider Electric. Référence fabricant : A9A15307. Gamme de produits : Acti 9.
-
Nom du produit : Acti 9 iPC
-
Type de produit ou équipement : Prise de courant modulaire
-
Nom de l’appareil : iPC
-
des pôles : 2P+T
-
Norme de prise : Français
-
[In] courant nominal : 16 A
-
[Ue] tension assignée d’emploi : 250 V CA 50/60 Hz
-
Mode d’installation : Fixe
-
Support de montage : Rail DIN symétrique
-
Pas de 9 mm : 5
-
Hauteur : 84 mm
-
Largeur : 45 mm
-
Profondeur : 60 mm
-
Couleur : Blanc
-
Mode de raccordement :
-
Borne du type à cage1 câble(s) 6 mm² flexible
-
Borne du type à cage1 câble(s) 10 mm² rigide
-
Longueur de dénudage des fils : 13 mm
-
Couple de serrage : 1,2 N.m
-
Normes :
-
IEC 60884-1
-
NF C 15-100
-
NF C 61-314
-
Degré de protection IP :
-
IP20 conforming to IEC 60529
-
IP40 (boîtier modulaire) conforming to IEC 60529
-
Tenue aux chocs IK : IK03
-
Tropicalisation : 2 se conformer à CEI 60068-1
-
Humidité relative : 95 % à 55 °C
