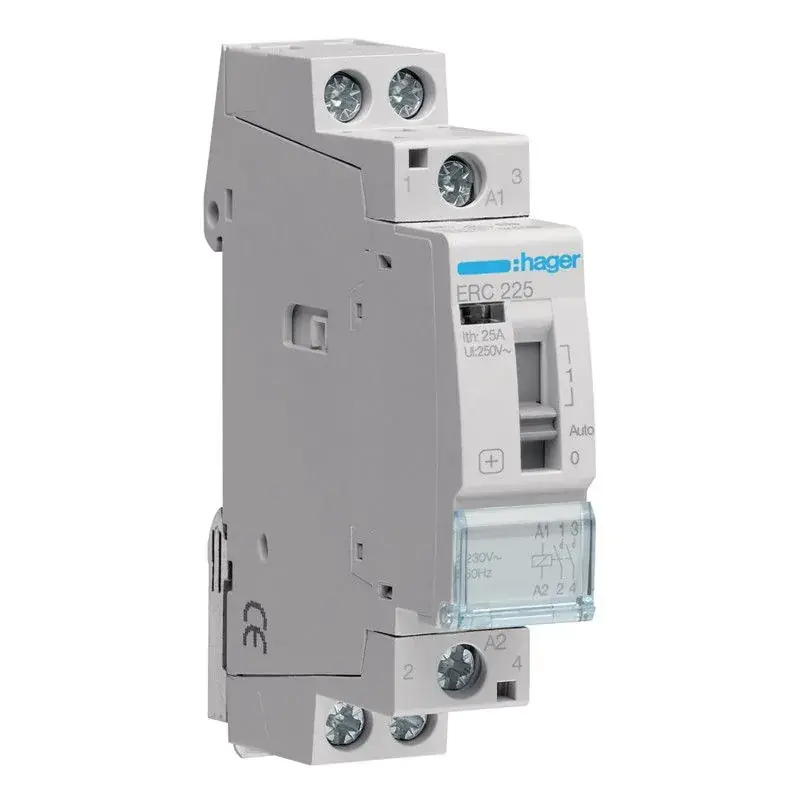

HAGER ERC225 – Contacteur à commande manuelle 25A – 2F 230V
Hager, fondée en Allemagne il y a plus de 60 ans, est une entreprise familiale experte en équipements électriques pour les secteurs de l’habitat et du tertiaire.
Le contacteur modulaire Hager ERC225 est un contacteur à commande manuelle 2 pôles 2F (2NO), 25 A, 230 V, 1 module rail DIN, destiné à la commande de circuits de puissance dans le résidentiel et le tertiaire.
Il sutilise pour assurer la commutation manuelle ou automatique (grâce au sélecteur 3 positions marche forcée / auto / arrêt) de circuits déclairage ou de chauffage jusquà environ 4,6 kW en AC7a, offrant une solution fiable et compacte avec 100 000 manœuvres mécaniques, 30 000 cycles électriques et une faible consommation de 10,7 VA.
En résumé, le Hager ERC225 est un contacteur jour/nuit modulaire 25 A 2NO, robuste et simple à câbler, idéal pour piloter des circuits monophasés 230 V tout en garantissant une longue durée de vie et une intégration aisée au tableau.
Caractéristiques techniques
-
Marque : Hager.
-
Référence fabricant : ERC225.
-
Gamme produits : Contacteurs modulaires à commande manuelle « ERC » Hager.
-
Type de contact : 2NO
-
Nombre de contacts : 2
-
Section de raccordement : en câble souple : 1 – 6 mm²
-
en câble rigide : 1 – 10 mm²
-
Courant assigné nominal : 25 A
-
Nombre de modules : 1
-
Fréquence : 50 – 50 Hz
-
Tension assignée de tenue aux chocs : 4 000 V
-
Tension assignée d’isolement : 250 V
-
Tension circuit de commande en CA : 230 – 230 V
-
Tension circuit de commande en CC : 0 – 0 V
-
Endurance mécanique nombre de manœuvres : 100 000
-
Endurance électrique en nombre de cycles : 30 000
-
Puissance dissipée totale sous IN : 4 W
-
Consommation à l’appel : 10,70 VA
-
Dimension :
-
Hauteur : 83 mm
-
Largeur : 17,85 mm
-
Profondeur : 60 mm
-
Nombre de contacts à fermeture : 2
-
Nombre de contacts à ouverture : 0
-
Avec curseur pour commutation manuelle : Oui
-
Couple de serrage : 1,20 – 1,20 Nm
